項目

主要參數

備注

鐳

射

系

統

激光類型：Xenon lamp LASER

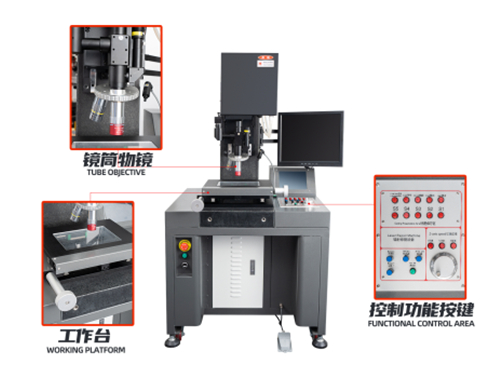

型號：CLY-823LS

波長：1064nm IR/GR

脈寬：8ns

頻率：1-30Hz

最大能量輸出：80mj

輸出參量穩定性：±3%

光斑大小：正方型/長可調

最小光斑：2.5um*2.5um（50倍物鏡狀態下,屬選配）

光斑尺寸調節范圍：50X  MAX-24um*24um

Min-2.5um*2.5um（屬選配）

20X  MAX-60um*60um

MAX-3um*3um

顯

微

成

像

系

統

型號：CLY-823LS

成像透鏡：IR/GR增透膜

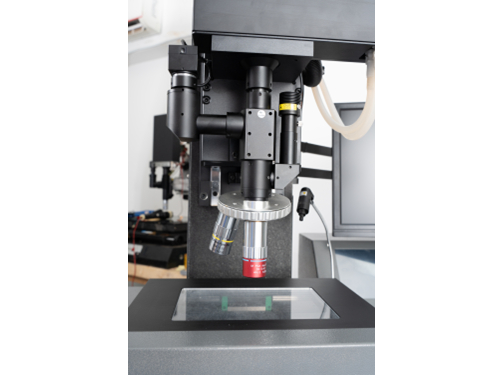

物鏡：10X（APO）、50X（NIR）

物鏡切換：手動

CCD品牌 ：日本索尼

CCD像素：200萬取像

顯示器：17寸 1920*1080

軟

體

系

統

控制功能：

1.激光能量、頻率

2.工作臺移動、加工狀態參數顯示

機

架

結

構

材料：鈑金鋼架

外觀尺寸:L700mm*W850mm*H1450mm

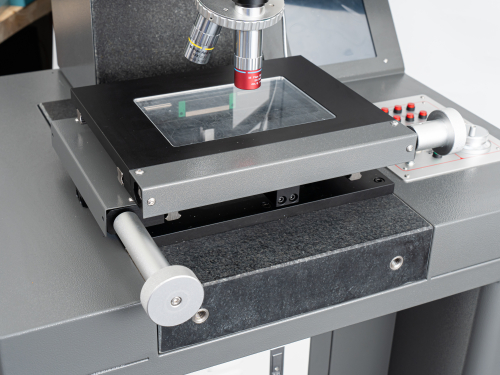

工作臺尺寸：300mm*400mm

XY軸行程：150mm*200mm

Z軸行程：150mm

XYZ軸移動速度：高速≥10mm/s 低速：2mm/s

手動微調：0.25mm/260度

XYZ軸移動精度：±0.02mm

XYZ軸微調部分：脈沖

平臺表面：墊高強度玻璃

Z軸導軌：無油導軌

外觀油漆著色：灰皺 光油（無塵型）

懸梁架構：大理石結構

顯示器固定座 ：可調節前后擺動

電

氣

部

分

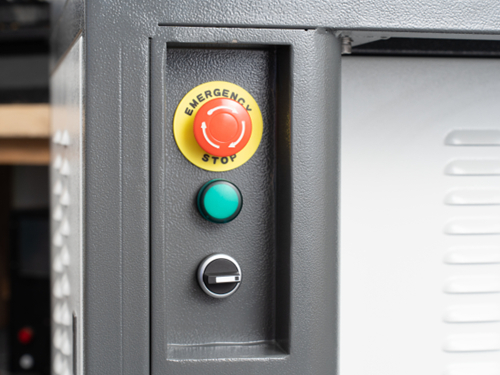

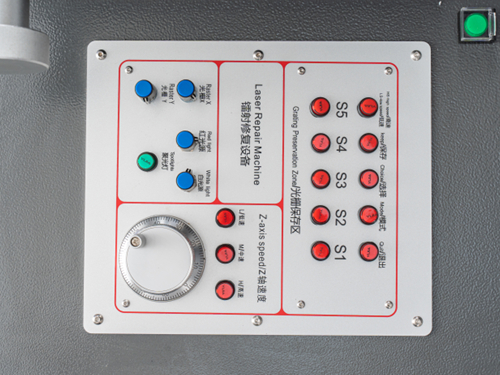

操作鍵盤功能：

1

2

3

4

5、啟動按鈕

6

輸入電源：

單相交流220V  50-60Hz 10A

應

用

原

理

使用高能脈沖激光，對OLED/LED/LCD的ito導電鍍層中的特定線路進行切斷或熔接

應

用

場

景

1. COP結構柔性屏的盒外電路斷裂處的熔接。

2. OLED 屏幕（包含COG和COF）的盒外腐蝕ITO電路切斷和熔接

3. TFT 屏幕的ITO電路切斷和熔接

4. ITO: Indium-TinOxide

5. COP: Chip On PI;片在PI材料上。PI材料是柔的基材

6. COF: Chip On Flex; 芯片在排線上
