OLED結構與發光原理
有機發光二管(OLED)是一種由柯達公司開發并擁有的顯示技術，該技術將有機聚合材料用作半導體(semiconductor) LED。聚合物可以是天然的，也可以是人工合成的，也可以是大號或小號。蛋白和 DNA是有機聚合物的例子。
發光二管的基本結構是用氧化銦錫和電的正連接起來，再加上一個金屬陰，被包成三明治狀的結構。其整體構架層包括：空穴傳輸層、發光層和電子傳輸層。陽所產生的空穴和陰在電場的作用下產生的電子將分別向空穴傳輸層和電子傳輸層注入，并向發光層遷移。如果與發光層相遇，就會產生能量激子，激發發光分子產生可見光。在提供到合適的電壓時，正空穴與陰電荷結合，產生光亮，依配方的不同而產生紅綠藍光，并根據三基色原理形成基本色彩。
OLED具有自發光功能，而 LCD本身不發光，需要背光源的支持，即光源來自于顯示器下方。LCD和背光源構成 LCM，其中 LCD一般采用多層結構，主要由偏光片、玻璃基板、彩色濾光片、透明電、 TFT、液晶等面板材料組成，背光源主要由光源、導光板、光學模片、結構等組成。
OLED的分類與特性
按照驅動方式分類， OLED可分為 AMOLED (AcTIveMatrixOLED、主動矩陣 OLED，或有源矩陣 OLED)和 PMOLED (Passive MatrixOLED，或稱被動矩陣 OLED)。
PMOLED單用陰陽構成矩陣形，以掃描方式點亮陣列像素點陣，每一像素均以脈沖模式運行，具有瞬時高亮度發光等優點，其優點是工藝簡單、成本低，缺點是不適于在大尺寸、高分辨率面板上應用，不符合發展趨勢。
AMOLED采用獨立的 TFT來控制每一個像素點，每一個像素都能持續和獨立發光，優點是驅動電壓低，發光元件壽命長，工藝復雜，成本不易控制。占據 OLED市場大部分份額的 AMOLED代表了主流發展方向，目前市場上所謂的 OLED產品通常默認為 AMOLED。
OLED的特點是它的核心可以非常薄，厚度只有目前液晶的1/3，再加上有機發光的半導體全固態元件，抗震性好，能適應惡劣的環境。有機發光半導體主要是自體發光，使得它幾乎沒有視角問題；與 LCD技術相比，即使從大角度觀察，顯示器的畫面仍然清晰可見。該半導體元件為自發光并依賴電壓調節，反應速度比液晶片快得多，更適合作為高清電視使用。SONY于2007年底推出的11英寸有機發光半導體電視XEL-1，反應速度比 LCD快1000倍。
有機物發光半導體的另一個特點是對低溫的適應能力，舊液晶技術在零下75度時，就會發生斷裂故障，只要電路沒有損壞，有機發光半導體就能正常顯示。另外，有機發光半導體效率高，耗能比液晶稍低也可以在不同材料的襯底上制造，甚至可以制成可彎曲的顯示器，應用范圍日益擴大。
相對于 LCD而言，有機發光半導體相對于 LCD而言更具有優勢，但是 OLED幾年前的使用壽命仍難以滿足消費產品(如 PDA、移動電話、數碼相機等)的需求，但近年來已經取得了重大突破，很多手機的屏幕已經采用了 OLED，但是在價格上仍較 LCD貴，這也是未來量產技術有待突破的。
AMOLED生產技術
因?yàn)?AMOLED占據了大部分 OLED市場，所以我們將重點介紹 AMOLED的生產技術。
底板段
不管是 AMOLED還是TFT-LCD，其制作過程中的步就是背板段，即制造 TFT襯底。因?yàn)?OLED屬于電流驅動器件，對電流穩定性要求很高，而電流的穩定性又與電子的遷移率有關，因此 LTPS是適合做 OLED用 TFT的半導體薄膜，一般 AMOLED都采用 LTPS基板搭載 TFT。但由于成本、工藝等方面的原因， LCD采用多。
值得一提的是， TFT指在 LCD中充當驅動開關的薄膜晶體管，通過 TFT開關控制液晶分子的電壓大小，進而控制液晶分子的旋轉角度，通過遮光和透光達到顯示的目的；在 OLED中同樣作為開關，通過 TFT開關控制電流大小，從而控制發光亮度。LCD與 OLED在制備 TFT時的不同之處在于：1) OLED對 TFT需求較大， LCD中一像素僅需1 TFT,2) OLED至少需要4 TFT;2) OLED對 TFT的制備工藝要求很高，同樣需要 TFT的 TFT，因此， LCD中的 TFT良率更高。

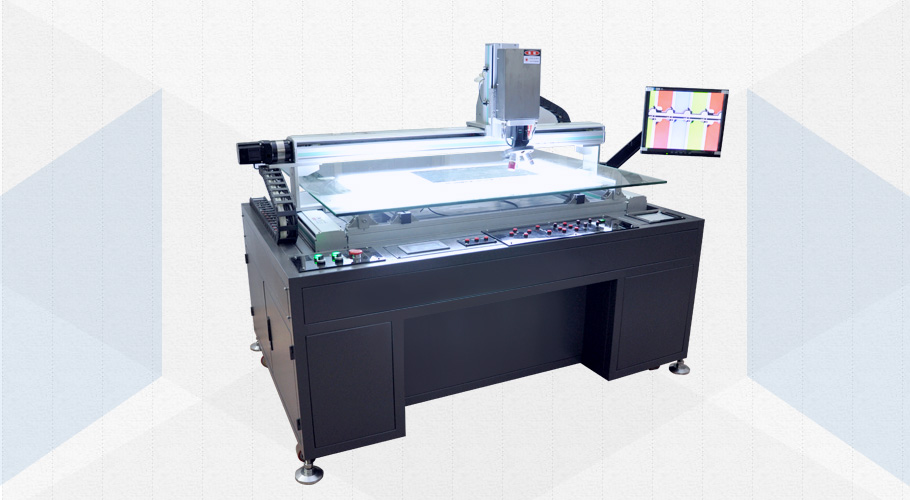

背板工藝主要是通過成膜、曝光、蝕刻疊加不同圖形的不同材料形成 LTPS薄膜，其技術難點在于其工藝復雜度和對電性指標的高要求，具體流程如下：后片式切割機、濕切機、干燥機、ICP-干燥機、 PVD、 CVD、 TEOSCVD、 HF清洗機、激光晶化機、離子注入機、快速熱退火機等。
